JSB8×6×14砂泵

時間：2019-05-07

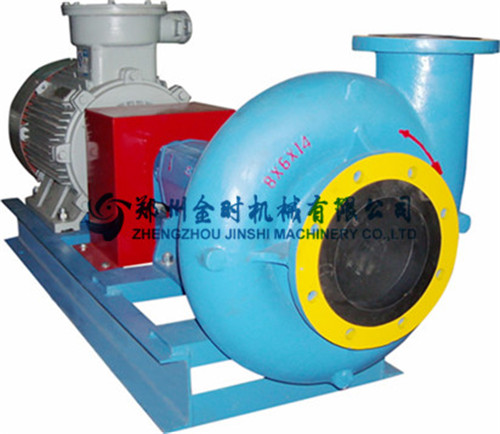

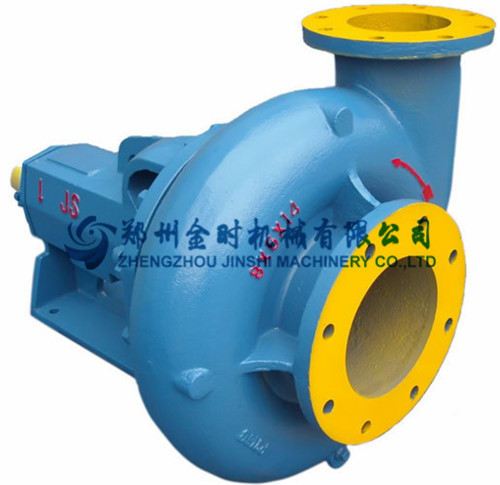

8×6×14泵頭_副本.jpg 8×6×14砂泵_副本.jpg

一、 用途及適用范圍

JSB系列離心式砂泵主要是用來給油田鉆機的循環固控系統配套，其作用是給除砂器、除泥器、混料器等提供具有一定排量和壓力的鉆井液，以保證這些設備高效工作。

其中JSB10×8×14 離心式砂泵主要適應于配套3000m以上的鉆機，且鉆井液粘度、比重都比較大的鉆井工程使用；JSB8×6×14 離心式砂泵主要配套3000m以上的鉆機；JSB8×6×11 離心式砂泵主要配套3000m以下的鉆機，也可作為灌注泵給三缸泥漿泵供漿；JSB6×5×11、JSB5×4×14離心式砂泵一般用于車裝鉆機或小型鉆機的配套；JSB4×3×13離心式砂泵與計量罐配套，通常稱計量泵或補給泵；JSB3×2×13離心式砂泵一般作為清水泵使用。

二、結構特點

該系列離心式砂泵的特點是：

1、與美國MISSION泵互換，所有的配件均可與美國MISSION互換，制造標準也是按MISSION泵制造的，因此，在國際市場具有廣闊的銷售市場；

2、系列砂泵共有8種泵，適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用，備件及維修方便、節約成本；

3、開式葉輪，適于輸送高粘度的鉆井液；

4、采用機械密封和盤根密封組合密封，密封效果好，使用壽命長；

5、主要零部件（泵殼、葉輪、機械密封盒）均為耐磨球鐵QT600-3，樹脂砂精密鑄造，使用壽命長、外型美觀。

三、技術參數

型號 Model	JSB10×8×14	JSB8×6×14	JSB8×6×11	JSB6×5×14	JSB6×5×11	JSB5×4×14	JSB4×3×13	JSB3×2×13
排量 Discharge capacity	260～300 m³/h	240～260 m³/h	220～240 m³/h	200～220 m³/h	120～200 m³/h	80～120 m³/h	60～80 m³/h	50～60m³/h
揚程 Pump Head	28~33	28～33m	24～28m	24～28m	24～28m	24～28m	22～28m	22～28m
效率 Efficiency	65%	65%	65%	65%	65%	65%	65%	65%
電機功率 Motor power	75/90 kW	55/75 kW	37/45 kW	37/45/55 kW	30/37/45 kW	18.5/22/30 kW	11/15 kW	7.5/11 kW
電機轉速 Motor speed	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm
進口直徑 Inlet diameter	10″	8″	8″	6″	6″	5″	4″	3″
出口直徑 Outlet diameter	8″	6″	6″	5″	5″	4″	3″	2″
質量 Weight	1060/1140kg	840/1035kg	700/755kg	665/720/795kg	620/655/715kg	525/535/615kg	435/450kg	365/420kg
外形尺寸,mm Overall dimensions	2007×701×950 /2065×701×1015	1927×655×880 /1993×680×950	1855×648×850 /1880×648×850	1823×585×850 /1848×585×850 /1902×600×880	1762×522×814 /1822×585×850 /1847×585×850	1643×502×714 /1731×514×814 /1731×514×814	1531×495×674 /1571×495×674	1388×482×609 /1513×482×674
